真空吸砂機系列

真空吸砂機（請繼續搜素大量典例像片供學習）

◆物料的特點 Product features

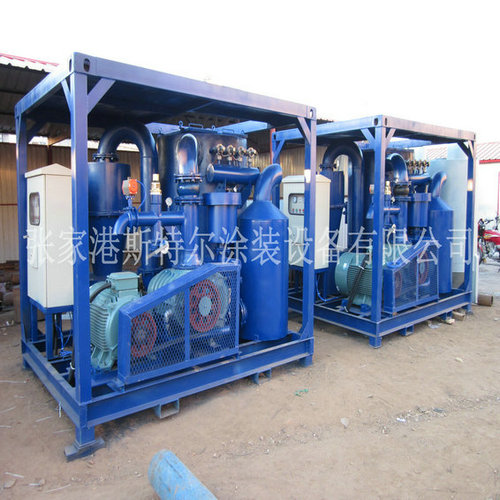

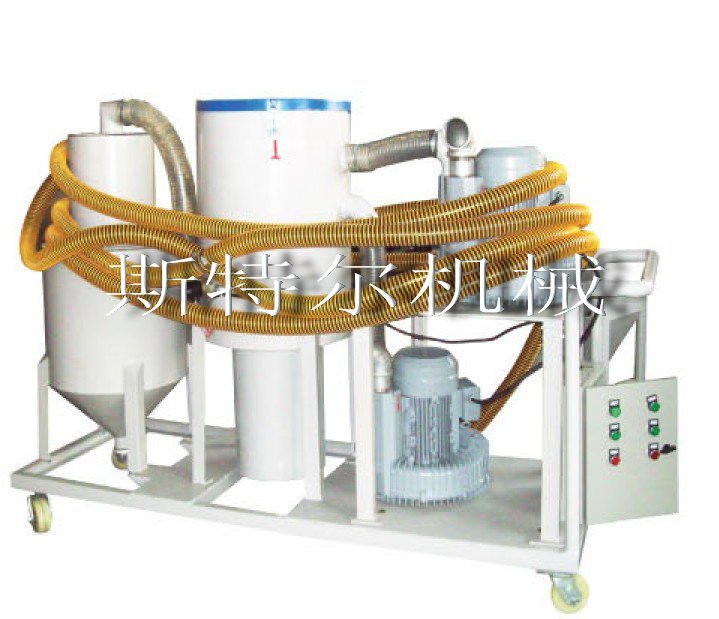

自動氣體壓力吸砂機是專為回收處理銅礦砂，鋼砂等研磨材料而制定的一些氣體壓力氣血運送設備。由地心引力分離法器，風暴抑塵器，濾筒抑塵器，氣體壓力泵，降噪器和電子控制系統柜等的部分構成。機構緊促堅實。集包裝箱骨架有利于起吊及堆高車拆卸。

SSCE系統自動抽真空吸砂機具吸砂性能大，電功率需求低，電器設備調節穩固，運行方便等優點和缺點。分大體挪動式和工作調整式兩個。

Electric vacuum sand machine is special designed abrasive negative pressure pneumatic conveying equipment for recovery copper ore, such as steel grit and design . It consists of gravity dust cyclone separator, filter canister, dust catcher, vacuum pump, silencer and electric control cabinet components. The structure is compact strong. Container framework for hoisting and forklift handling.

SSCE series of electric vacuum suction sand sand machine has the capacity, low power consumption, advanced electric control, simple operation, etc. Points overall mobile and fixed type two kinds of fission.

◆關鍵技術數據 Main technical parameters

渦流泵 Vacuum pump	BH250CV
極限真空系統度 Max vacuum degree	-0.06Mpa
風速 Air volume	50m3/min
噪聲 Noise	≤85db(A)

布袋旋風除塵器脫水使用面積/質量 64m2/高效率聚脂合成圖片彈性纖維，能作水清晰

Precipitator filtering area/ Material of 64 m2 / high quality polyester synthesis fiber,

can clean with water

安裝除塵設備器灰塵釋放酸度Filter dust emission concentrations	≤10mg/m3
吸砂管網套直徑Suck sand tube diameter	4"～5"
吸砂本事Suck sand ability	4-9t/h
設備外觀設計寬度Air end Shape dimension	2900×2200×2250mm
電腦主機自重Host weight	3800Kg
儲砂量Tore sand amount	8噸
內部結構寸尺Shape dimension	φ1700×3000mm
權重Weight	1400Kg
電氣產品調整 PLC全體系自動調整體系，均有多樣安全衛生保障 The electric control system, PLC automatic control which has many safety protection

◆關鍵技術性參數指標 Main technical parameters

尺寸 Model	STR-55	STR-75	STR-90
耗油率 Power	55kw 單相四線 Three-phase four-wire	75kw 單相四線 Three-phase four-wire	90kw 三相電源四線 Three-phase four-wire
供電 Power source	380V/50Hz	380V/50Hz	380V/50Hz

STR-全系列抽真空吸砂機技術應用姿料

1.1 百科

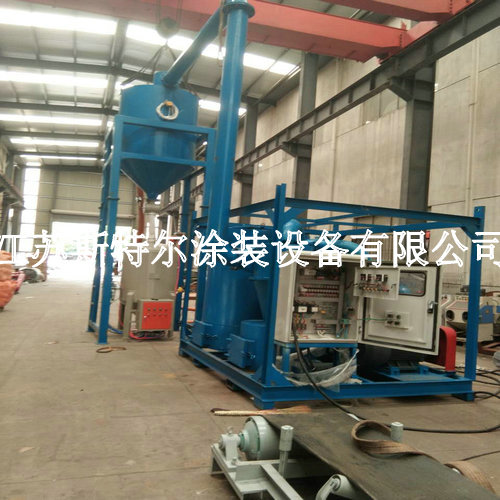

STR-系類真空箱吸砂機，是專為利用噴砂粒料而方案的那種-壓狂意運送機。以分成整體上式和分離式固定的式整體化式吸砂機主要中用運輸船只特涂吸砂、吸塵器原理。綜合式吸砂機框架結構由矩形鋼焊制而成，上端開設吊耳，底端開設電動叉車孔，活動車輛運輸至極非常簡單。組織結構零結構件安排正確，既緊促又更好地維修培訓設備維修保養。

縱向式吸砂機來設計為兩個單位：

▲服務器及排塵冷庫機組。

▲吸砂罐：丸料回收并罐。

將兩個單元式用排水管連結。

所有外部電氣開關主件均已安轉銜接好。客戶供電系統、集中供熱便可采用。

分體式式吸砂機首要用作船舶制造噴涂場房吸砂、除塵。

工作式吸砂機按普通用戶涂裝設備工業廠房進行安裝所在位置構思為下例單園：

▲設備組：高壓氣泵、電動式機、消除噪音器。

▲濾塵制冷機組：風暴除塵設備設備器、濾筒除塵設備設備器、集灰斗、噴吹閥。

▲地心引力溶合式吸砂罐：吸砂罐、料位器。

▲自動控制箱：PLC全一鍵系統調整。

將監控主冷水機組、收塵冷水機組、吸砂砂罐用焊接鋼管連入，各電量、用氣方面與電控系統箱連入好。我們送電、集中供熱可以了運用。

價值體系零部件：

★意大利ST250VBF/ST150V羅茨蒸空泵主機箱。

★大適用面積高效益過濾槽濾筒布袋除塵設備。

★高加固高等級一線品牌智能機。

★ PLC 可程序編程序控住器。

1.2 任務機理

蒸空吸砂機開機后，在主動循壞運作方式下，蒸空吸砂機的吸嘴半復制砂料，在蒸空泵的用途下，熱大氣帶出著砂料經吸嘴進人吸砂管，在重能力溶合式吸砂堿罐砂料與熱大氣溶合，砂料回到吸砂堿罐，熱大氣由漩風除灰設備器、濾筒除灰設備器濾過經蒸空泵、降音器從排風扇口排掉。吸砂堿罐料滿后，由料位器反應數字信號至電機控制箱，吸砂機重新停用。吸砂罐體砂料經重新放砂閥發布，放砂時刻為接連重啟時刻，放砂完畢后吸砂機重新重啟。在人工自動開啟機組事情的狀態下，料滿重新停用，吸砂機需人工自動開啟機組重啟，如果不會開機畫面。

1.3 可靠系統

STR品類渦流吸砂機存在馬達過電壓保護、渦流熬過去電壓保護、開始與暫停服務自動的卸荷、斷相與相序保護、反吹風文件壓縮氣氛欠壓保護、進氣溫度表保護等強有力的加密管控保護功用以切實保障吸砂機科學規范可信作業。

1.4 STR編渦流吸砂機產品規格

整體的式吸砂機
